品牌:博世力士樂

部件號:R170122020

系列:超級滾珠導套開式

重量:0.075kg

" />
聯系人:晏經理      咨詢電話:021- 5789 3800 上海準密自動化科技?xì)g迎您!

力士樂導軌滑塊

R170122020 力士樂退出組件

品牌:博世力士樂

部件號:R170122020

系列:超級滾珠導套開式

重量:0.075kg

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

 R170122020 力士樂退出組件:直線導套組件帶超級滾珠導套H,閉式

軸徑
Φd(mm)
帶超級滾珠導套H 帶超級滾珠導套SH 帶超級滾珠導套H重量 帶超級滾珠導套SH重量
20 R170122020 R170142020 0.29 0.31
25 R170122520 R170142520 0.58 0.63
30 R170123020 R170143020 0.88 0.97
40 R170124020 R170144020 1.63 1.86
50 R170125020 R170145020 2.7 3.1
60 R170126020 - 5.2 -

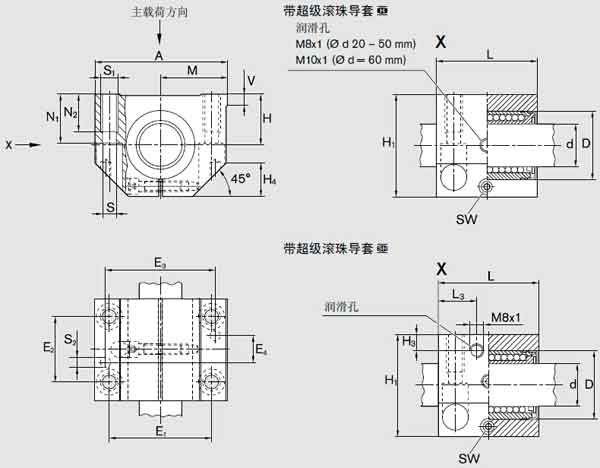

 力士樂導套R(shí)1701(R17002)

Φd D H1)
+0.008
-0.016
H1 M1)
±0.01
A L E1 E2 E3 E4 S S1 S2
20 32 25 50 30 60 46 45±0.15 32±0.15 50 15 6.6 M8 5
25 40 30 60 39 78 59 60±0.15 40±0.15 64 17 8.4 M10 6
30 47 35 70 43.5 87 69 68±0.15 45±0.15 72 20 8.4 M10 6
40 62 45 90 54 108 81 86±0.15 58±0.15 90 25 10.5 M12 8
50 75 50 105 66 132 101 108±0.20 50±0.15 108 85 13.5 M16 10
60 90 60 125 82 164 126 132±0.20 65±0.15 132 108 17.5 M20 12



Φd N1 N2 H3 L3 V SW H4 徑向間隙R1701
軸h6
H
C
H
C0
SH
C
SH
C0
20 24 18 10 16 5 4 16 +43
+11
2520 1880 3530 2530
25 29 22 10 21 6.5 5 20 +43
+11
4430 3360 6190 4530
30 34 22 11.5 26 8 5 22 +43
+11
6300 5230 8800 7180
40 44 26 14 30 10 6 28 +50
+12
9680 7600 13500 10400
50 49 34 12.5 39 12 8 37 +50
+12
16000 12200 22300 16800
60 59 42 - - 13 10 45 +56
+14
23500 18700 - -

1)螺栓擰緊狀態,與軸公稱尺寸 d 相關。

2)螺栓擰緊狀態。

3)額定載荷適用于主載荷方向。

額定動載荷是以 100 000 米行程為基準確定的。

如果以 50 000 米行程為基準,則表中的 C 值乘以系數 1.26。
