品牌:博世力士樂

部件號:R037102000

系列:超級滾珠導套開式

重量:0.075kg

" />

力士樂導軌滑塊

逐步退出組件

R073102000 力士樂直線軸承

品牌:博世力士樂

部件號:R037102000

系列:超級滾珠導套開式

重量:0.075kg

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片
部件號 帶兩個密封圈 帶一個密封圈 全密封 定位螺栓 重量
Φd(mm) 不帶密封圈 (KG)
20 R073102000 R073122040 R073112040 R073122045 R342700109 0.075
25 R073102500 R073122540 R073112540 R073122545 R342700109 0.16
30 R073103000 R073123040 R073113040 R073123045 R342700309 0.25
40 R073104000 R073124040 R073114040 R073124045 R342700309 0.5
50 R073105000 R073125040 R073115040 R073125045 R342700409 0.9

R073102000 力士樂直線軸承——超級開式滾珠導套,該型號是逐步退出組件,請客戶盡可能不要使用在新設計中,這些產品只有部分是可供貨的,而且有比較長的交貨期,我們可為您免費提供可替代產品咨詢!

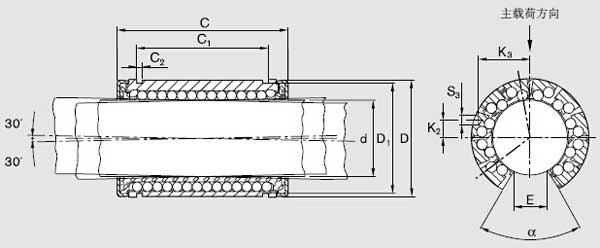

R073102000 力士樂軸承圖紙

尺寸(mm)
Φd D C C1 C2 D1 S3 1) k2 k3 E2)
h13 H13 ±0.1
20 32 45 31.2 1.6 30.5 3 1.3 14.7 9.5
25 40 58 43.7 1.85 38.5 3.5 2 18.5 12
30 47 68 51.7 1.85 44.5 3.5 7 21 12.8
40 62 80 60.3 2.15 59 3.5 9.5 27.5 16.8
50 75 100 77.3 2.65 72 4.5 10 33.5 22.1
Φd     軸向間隙 軸/孔 額定載荷3) (N)
滾珠列數 角度α(°) h6/H7 h6/K7 h6/M7 動載C 靜載C0
20 8 60  +43  +25  +18 3530 2530
 +11  -7  -14
25 8 60  +43  +25  +18 6190 4530
 +11  -7  -14
30 10 60  +43  +25  +18 6300 7180
 +11  -7  -14
40 10 60  +50  +29  +20 13500 7600
 +12  -7  -18
50 10 60  +50  +29  +20 22300 16800
 +12  -7  -18

1)孔在尺寸 C 的中間位置

2)以軸直徑 d 為基準的*小尺寸

3)額定載荷適用于主載荷方向

額定動載荷是以 100 000 米行程為基準確定的。如果以 50 000 米行程為基準,則表中的 C 值乘以系數 1.26。
