滾柱滑塊
R185362213 力士樂滾柱滑塊
品 牌：博世力士樂
產品規格：65
預緊等級：C2（預緊8%C）
精度等級：P
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R185362213 力士樂滾柱滑塊是65規格法蘭型、長、標準高滑塊，滾動采用滾動軸承鋼100Cr6制造。

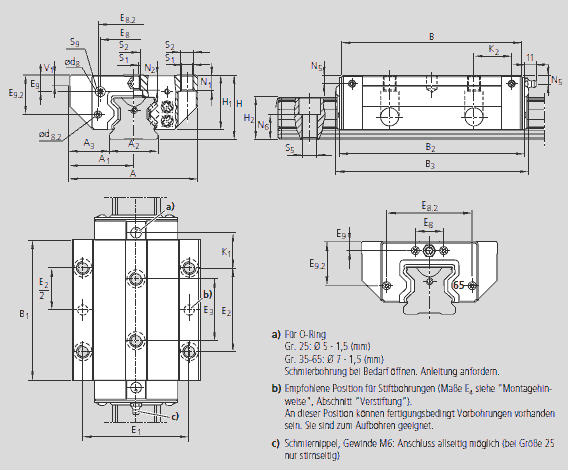

| A | 170 | |
| A1 | 85 | |
| A2 | 63 | |
| A3 | 53.5 | |
| B | 254.0 | |
| B1 | 194.0 | |
| B2 | 258.5 | |
| B3 | 264 | |
| d8 | 8 | |
| d 8.2 | 8 | |
| E1 | 142 | |
| E2 | 110 | |
| E3 | 82 | |
| E8 | 35.0 | |
| E 8.2 | 106.00 | |
| E9 | 9.30 | |
| E 9.2 | 55.00 | |
| H | 90 | |
| H1 | 76 | |
| H21) | 58.15 | |
| H22) | 57.85 | |
| K1 | 53.80 | |
| K2 | 57.0 | |
| N1 | 23 | |
| N2 | 21.5 | |
| N5 | 9.3 | |
| N6±0.5 | 36.5 | |
| S1 |
14.5 |
|
| S2 | M16 | |
| S5 | 18 | |
| S93) | M4-7深 | |
| T24) |
75.0 |
|
| V1 | 15.0 | |
| 重量 | 14.5 | |
| 額定載荷C | 265 500 | |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
