彎道
3842998098 力士樂彎道
部件號：3842998098
品牌：博世力士樂
名稱：彎道
供貨范圍：成套供應
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
3842998098 力士樂彎道用途：
– 90 ° 彎道，用于輸送工件托盤，帶堆積操作
設計：
– 彎道模塊自帶驅動裝置。電機安裝在右側 (MA = R)，左側(MA = L)，軌道寬度 bT 從 240 mm起，也可以安裝在中間 (MA = M)
– 堆積操作時，*大允許負載達 90 kg
– 輸送介質:平頂鏈
– 彎道方向，右 (KR = R)，左 (KR = L)
– 自動鏈條張緊裝置
– 塑料鏈條導向
– 可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。

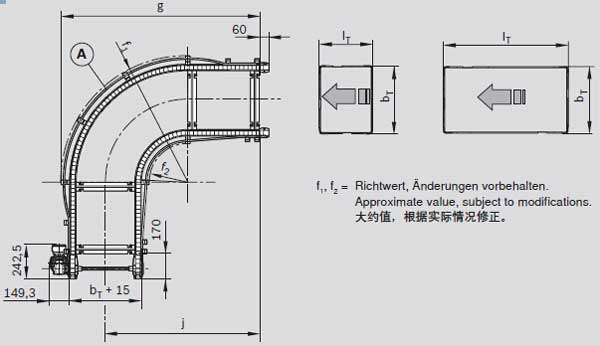

| bT[mm] | lT[mm] | VN[m/min] | AT | MA | KR | f1[mm] | f2[mm] | g[mm] | j[mm] |
| 160 | 160 | 0;6;9;12;15;18 | S;K | R;L | R;L | 493 | 286 | 755 | 667 |
| 160 | 240 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 493 | 287 | 835 | 747 |
| 160 | 320 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 493 | 266 | 915 | 827 |
| 240 | 160 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 573 | 287 | 835 | 707 |
| 240 | 240 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 573 | 280 | 915 | 787 |
| 240 | 320 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 573 | 270 | 995 | 867 |
| 240 | 400 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 573 | 256 | 1075 | 947 |
| 240 | 480 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 573 | 240 | 1155 | 1027 |
| 320 | 160 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 653 | 288 | 915 | 747 |
| 320 | 240 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 653 | 282 | 995 | 827 |
| 320 | 320 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 653 | 273 | 1075 | 907 |
| 320 | 400 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 653 | 261 | 1155 | 987 |
| 320 | 480 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 653 | 247 | 1235 | 1067 |
| 400 | 240 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 733 | 283 | 1075 | 867 |
| 400 | 320 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 733 | 275 | 1155 | 947 |
| 400 | 400 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 733 | 265 | 1235 | 1027 |
| 400 | 480 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 733 | 252 | 1315 | 1107 |
| 400 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 770 | 260 | 1299 | 1032 |
| 480 | 320 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 813 | 277 | 1235 | 987 |
| 480 | 400 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 813 | 268 | 1315 | 1067 |
| 480 | 480 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 813 | 256 | 1395 | 1147 |
| 480 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 850 | 267 | 1366 | 1060 |
| 480 | 800 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 930 | 319 | 1595 | 1289 |
| 640 | 400 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 973 | 272 | 1475 | 1147 |
| 640 | 480 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 973 | 263 | 1555 | 1227 |
| 640 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1010 | 278 | 1503 | 1117 |
| 640 | 800 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1090 | 333 | 1733 | 1347 |
| 640 | 1040 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1090 | 277 | 1973 | 1587 |
| 800 | 480 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1133 | 267 | 1715 | 1307 |
| 800 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1170 | 285 | 1642 | 1187 |
| 800 | 800 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1250 | 344 | 1872 | 1406 |
| 800 | 1040 | 0;6;9;12;15;18 | S;K | R;L;M | R;L | 1250 | 296 | 2112 | 1646 |
設計：
– 彎道模塊自帶驅動裝置。電機安裝在右側 (MA = R)，左側(MA = L)，軌道寬度 bT 從 240 mm起，也可以安裝在中間 (MA = M)
– 堆積操作時，*大允許負載達 90 kg
– 輸送介質:平頂鏈
– 彎道方向，右 (KR = R)，左 (KR = L)
– 自動鏈條張緊裝置
– 塑料鏈條導向
– 可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。
供貨范圍：
成套彎道
供貨形式：
已裝配
