直線模組MKK
R116026010 MKK25-110力士樂模塊
部 件 號：R116026010
系統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：滾珠絲杠傳動系統（K）
- 產品介紹
- 技術參數
- 產品圖片

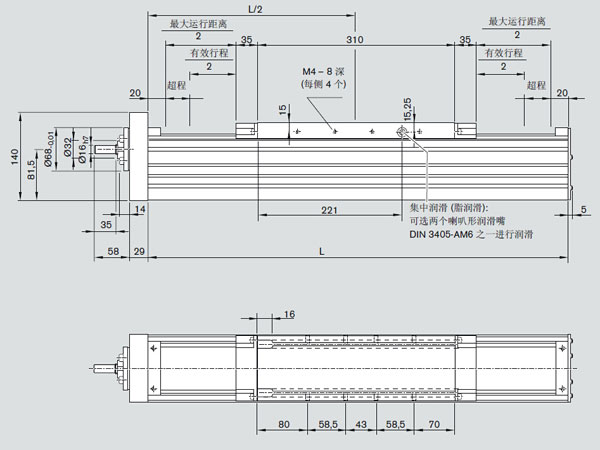

R116026010 MKK25-110力士樂模塊部件說明：直線運動模塊，帶有防護帶，配有兩個滑塊
結構說明：1.一個緊湊的、表面氧化的鋁型材
2.一套內裝式力士樂導軌導向系統
3.一個配有中央潤滑的滑臺
4.一個無間隙調整的力士樂滾珠絲杠傳動系統
5.靠裝式行程開關
6.一臺交流伺服電機或一臺步進電機
7.用于安裝電機的法蘭、離合器或皮帶聯動器
8.一個新型不銹鋼帶式防護，按DIN 17230/EN 10088 標準(由此可達到同樣的運行距離時，總長較短的目的)
9.控制器單元
優異的性能
力士樂直線運動模塊是一種尺寸緊湊、高性能、高精度、即裝即用型導向系統。力士樂的這種產品擁有很好的性價比和短交貨期。
結構
––即裝即用型直線運動模塊長度可在*大長度 Lmax 內任意選取
––*緊湊的鋁型材主體集成有力士樂滾珠導軌導向系統
––采用力士樂滾珠絲杠傳動系統驅動
加裝部件
––帶控制系統的交流伺服電機或步進電機
––開關 (感應式和機械式)
––插座和插頭
–– 鋁制電纜槽
其它亮點
––兩側面都可以對力士樂的滾珠導軌導向系統和力士樂精密滾珠絲杠傳動系統進行集中潤滑；集中潤滑僅適用于脂潤滑。
––力士樂精密滾珠絲杠傳動系統采用滾壓精密絲杠，配無間隙、圓柱式單螺母，公差等級 7，導程至 40 mm
––端板帶有安裝驅動元件的定心槽和安裝孔
––通過 T 型槽或螺紋孔將上裝件固定在滑臺上
| KGT d0*P | 不帶 | 32*5 | 32*10 | 32*20 | 32*32 | |
| 滑臺長度 | 310 | 310 | 310 | 310 | 310 | |
| 滑臺導向 | 28 590 | 28 590 | 28 590 | 28 590 | 28 590 | |
| KGT額定動載荷 C | - | 21 500 | 26 200 | 17 900 | 17 800 |  |
| 固定軸承額定動載荷 C | - | 26 000 | 26 000 | 26 000 | 26 000 | |
| 額定動力矩 Mt | 406 | 406 | 406 | 406 | 406 |  |
| 額定動力矩 ML | 1 329 | 1 329 | 1 329 | 1 329 | 1 329 | |
| 滑臺重量 | 3.8 | 4.9 | 4.9 | 4.9 | 4.9 | |
| *大長度 Lmax | 10 000 | 3 000 | 3 000 | 3 000 | 3 000 | |
| 面轉動慣量 lx | 515 | 515 | 515 | 515 | 515 | |
| 面轉動慣量 ly | 664 | 664 | 664 | 664 | 664 |
