名稱:定位單元PE5

部件號:3842998512

供貨形式:裝配完畢

產品系列:輸送系統TS5

" />

力士樂導軌滑塊

3842998512 力士樂定位單元

名稱:定位單元PE5

部件號:3842998512

供貨形式:裝配完畢

產品系列:輸送系統TS5

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

3842998512 力士樂定位單元用于將工件托盤定位在對定位精度(±0.3 mm) 要求很高的手工工位或自動化加工工位上。

款式:

——可以應用在所有的工件托盤 WT 5 上

——也可以從上面安裝

——頂升高度為輸送介質上方 4 mm

——定位精度: ±0.3 mm

——在負載位于中央位置情況下的許用垂直加工力:4000 N1), 2)

1) 如果安裝在輸送段 ST 5/H 中,要在緊挨 PE 5 前后的位置設置支腿

2) 安裝在輸送段中的許用垂直加工力。在直接支撐 (請詢問) 的情況下也可能承受*大為 15 000 N 的加工力。

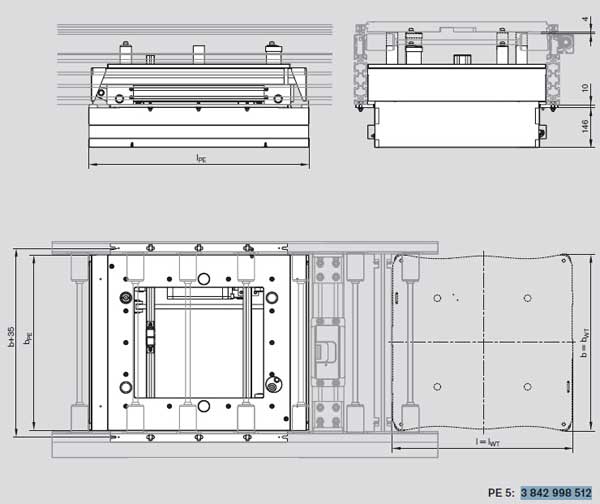

博世定位單元3842998512圖紙

bWT[mm] lWT[mm] bPE[mm] lPE[mm]
455 455;650 441 605
650 650 636 605
650 845 636 785
845 845 831 785
845 1040 831 980

用于把定位單元 PE 5 安裝在輸送段單元ST 5/H 中的安裝組件的部件號:3842996185
