部件號,長度:R036430000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:齒形帶傳動系統(R)

" />
聯系人:晏經理      咨詢電話:021- 5789 3800 上海準密自動化科技?xì)g迎您!

力士樂導軌滑塊

R036430000 CKR12-90力士樂模組

部件號,長度:R036430000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:齒形帶傳動系統(R)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片
R036430000,CKR12-90力士樂模塊結構

-特別緊湊而精密的鋁型材主體,帶兩套內裝式滾珠導軌導向系統,在重載高速下能實現*佳的運行和動作

-安裝準備就緒的集成模塊在*大長度Lmax 內可任選長度

-鋁制滑臺有兩種長度,根據負載選用

-由預緊的齒形帶驅動

集成模塊 CKR在主體上潤滑嘴

在集成模塊 CKR 的主體上,每側都有孔,通過它們可以達到滑臺上的潤滑嘴。在一側進行潤滑已經足夠。

在長滑臺時:

將滑臺運行到中間位置 - L/2 的位置,這時所有的潤滑嘴都能自由接近。

在短滑臺時:

滑臺上的潤滑嘴不總是布置在中間的位置。按照表格運行滑臺。

用于滑臺加裝件的潤滑接口

潤滑接口在供貨時用一個螺紋銷封閉。在使用時,按連接尺寸配用 O 形圈。

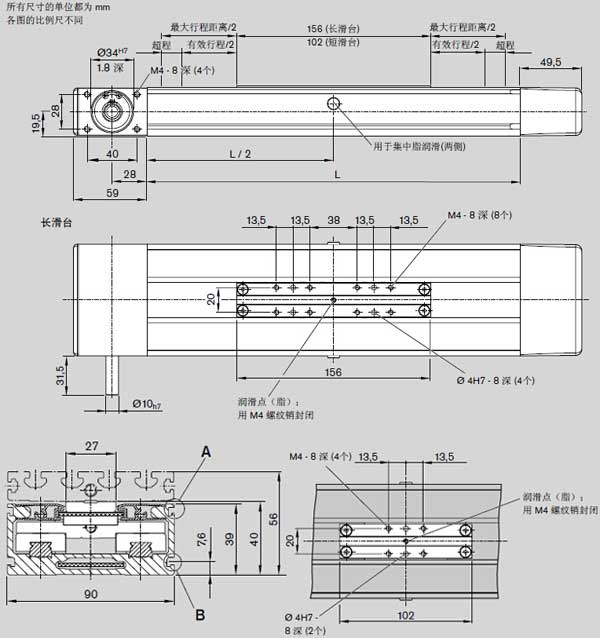

R036430000圖紙

滑臺長度 102   156
齒形帶型號 AT 3  AT 3
導向的額定動載荷 C 4620  7500
額定動轉矩 Mt 110  360
額定動轉矩 ML 16 240
慣性矩 Iy 12.8  慣性矩
慣性矩 Iz 115.3
移動重量 mb 0.32  0.55
*大長度 Lmax 5500
單位長彈性系數 cspec 350
*大許用力 Fz1max 4 620  7 500
*大許用力 Fz2max 4 120 6700
*大許用力 Fzymax 1195  2170
*大許用轉矩有Mtmax 110 180
*大許用轉矩有MLmax 16  210
