彎道
3842998099 力士樂彎道
部件號：3842998099
品牌：博世力士樂
名稱：彎道
供貨范圍：成套彎道
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數(shù)
- 產品圖片

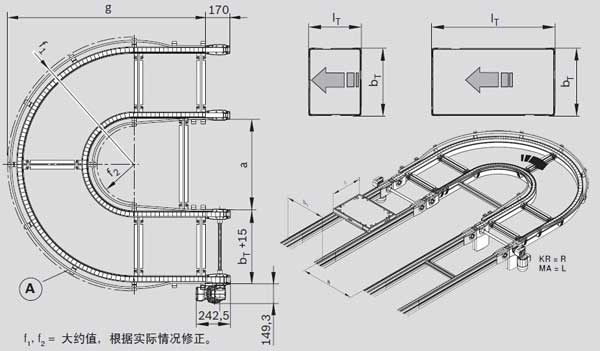

3842998099 力士樂彎道用途：
– 180° 彎道，用于輸送工件托盤，帶堆積操作
設計：
– 彎道模塊自帶驅動裝置。電機安裝在右側 (MA = R)，左側(MA = L)，軌道寬度 bT 從 240 mm起，也可以安裝在中間 (MA = M)。
– 堆積操作時，*大允許負載達 70 kg
– 輸送介質:平頂鏈
– 彎道方向 KR = R（右），KR = L（左）
– 自動鏈條張緊裝置
– 塑料鏈條導向
– 可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。
| b1)[mm] | lT2)[mm] | a[mm] | VN3)[mm] | AT | MA | KR |
| 160 | 160;240;320 | 640 | 0;6;9;12;15;18 | S;K | R;L | R;L |
| 240 | 160;240;320;400 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 320 | 160;240;320;400;480 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 400 | 240;320;400;480;640 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 480 | 320;400;480;640 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 480 | 800 | 800 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 640 | 400;480;640 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 640 | 800;1040 | 800 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 800 | 480;640 | 640 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
| 800 | 800;1040 | 800 | 0;6;9;12;15;18 | S;K | R;L;M | R;L |
1) bT = 輸送方向的軌道寬度
2) lT = 輸送方向的長度
3) vN = 額定輸送速度
vN = 0: 不帶電機和減速器
特殊規(guī)格可按客戶要求定制
