部件號,長度:R036450000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:齒形帶傳動系統(R)

" />

力士樂導軌滑塊

R036450000 力士樂模組CKR20-145

部件號,長度:R036450000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:齒形帶傳動系統(R)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

力士樂模組CKR20-145 R036450000是帶滾珠導軌導向系統和齒形帶傳動系統的集成模塊,可以配備前置減速器供貨。通過不同的降速比可以使運動的重量與電機慣量達到*佳的匹配。由此而得到擁有5m/s運行速度的高動態驅動裝置。

根據載荷可以采用長或短的滑臺。長滑臺中每根導軌配兩個滑塊,因此適用于高載荷。在短滑臺中每根導軌僅配一個滑塊。

間歇式密封與齒形帶在主體內部運行的方式實現了導向系統的防塵,此密封系統免維護。

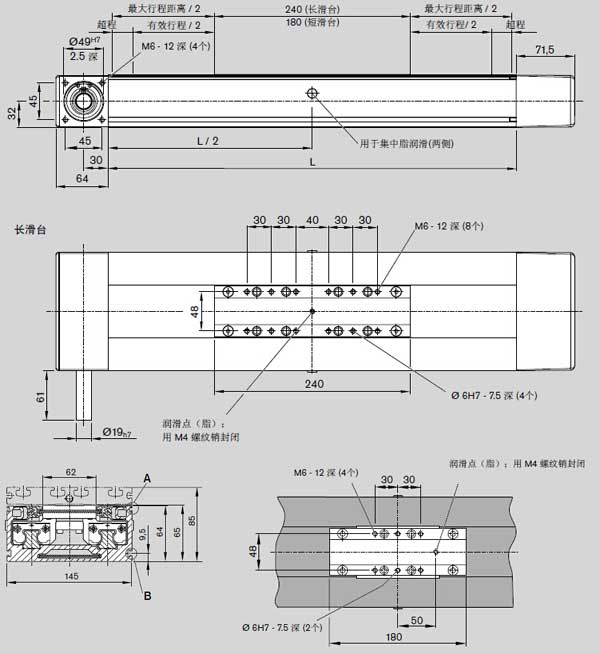

R036450000圖紙

齒形帶型號 AT 5 AT 5
導向的額定動載荷 C 34800 56530
額定動轉矩 Mt 1530 2480
額定動轉矩 ML 260 2820
慣性矩 Iy 87.5
慣性矩 Iz 903.9
移動重量 mb 0.99 1.67
*大長度 Lmax 5500
單位長彈性系數 cspec 1225
*大許用力 Fz1max 26760 43470
*大許用力 Fz2max 13380 21730
*大許用力 Fzymax 7760 12600
*大許用轉矩有Mtmax 580 950
*大許用轉矩有MLmax 130 1080

展開
