軸承導套
R108361220 直線導套組件
品牌：博世力士樂
部件號：R108361220
軸徑：12mm
類型：直線導套組件帶超級滾珠導套A串聯
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

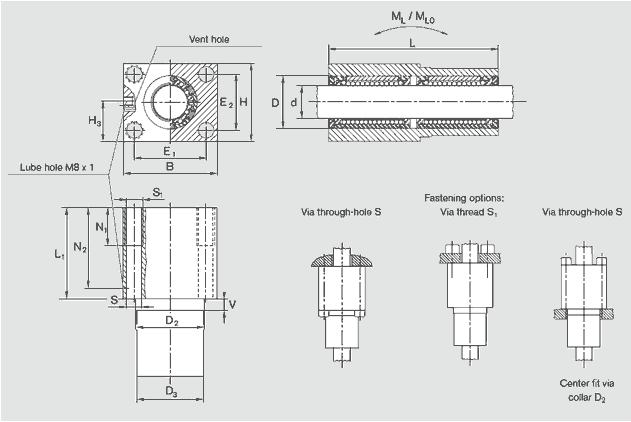

R108361220 法蘭式直線導套組件結構：
輕型精密法蘭軸承座 (鋁)
兩個超級滾珠導套 a
兩個前置式密封圈
定心軸肩
全密封
螺紋用于從底面用螺栓擰緊
可補充潤滑
徑向間隙不可調
| ød | 12 | |
| D | 22 | |
| D21）g7 | 30 | |
| D3(-0.1 -0.3) | 30 | |
| H | 34 | |
| H3 | 19 | |
| B | 42 | |
| L | 76 | |
| L1 | 46 | |
| E1±0.15 | 32 | |
| E2 ±0.15 | 24 | |
| S 2) | 5.3 | |
| S1 | M6 | |
| N1 | 13 | |
| N2 | 36 | |
| V | 10 | |
| 徑向間隙（um) | +38 +10 |
|
| 額定載荷4) （N) C | 1350 | |
| 額定載荷4) （N) C0 | 840 | |
| 縱向傾覆力矩（Nm)ML | 26 | |
| 縱向傾覆力矩（Nm)ML0 | 16 | |
| 重量（KG) | 0.02 |
