3842998526 博世TS5彎道
品牌：博世力士樂
部件號：3842998526
名稱：彎道CU5/XH
產品系列TS5
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
3842998526 博世TS5彎道應用：
彎道是一種用于工件托盤分岔輸送的、功能完備的模塊。可以在內側或外側驅動彎道。
說明：
在彎道部位不能堆積運行。
款式：
——陽*氧化鋁承載型材
——在陽*氧化鋁托架上的鋼、塑料或鋁制的側導向型材
——由主軸帶同燒結金屬的錐齒輪驅動
——輥筒間隔 p = 130
——全輥筒
供貨形式：
裝配完畢即插即用。
選項：安裝好防護蓋板(防護蓋板不用單獨訂購)

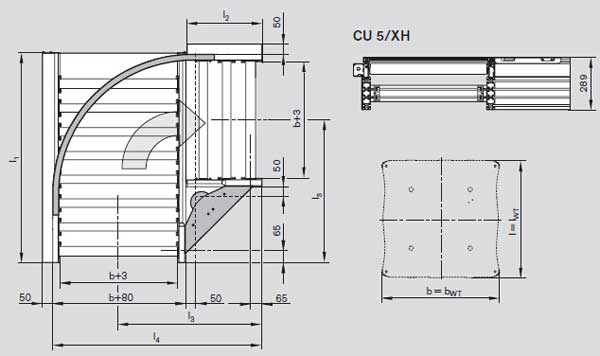

| 部件號 | 3842998526 | ||||
| b[mm] | Lwt2)[mm] | l13)[mm] | l24)[mm] | l35)[mm] | l4[mm] |
| 455 | 455;650 | 921.5 | 382.5 | 650 | 917.5 |
| 650 | 650;845 | 1149 | 415 | 780 | 1145 |
| 845 | 845;1040 | 1376.5 | 447 | 910 | 1372.5 |
| b[mm] | Lwt2)[mm] | LG6) | BG7) | CD8) | DSM9) | DST10) | SC11) |
| 455 | 455;650 | 1;2;3 | 1;2 | 1;2 | 1;2 | 1;2 | 1;2 |
| 650 | 650;845 | 1;2;3 | 1;2 | 1;2 | 1;2 | 1;2 | 1;2 |
| 845 | 845;1040 | 1;2;3 | 1;2 | 1;2 | 1;2 | 1;2 | 1;2 |
1) b = 在輸送方向上的軌道寬度
2) lWT = 工件托盤長度(在輸送方向上)
3) LG = 側導向的材料1: 鋼；2: 塑料；3: 鋁
4) BG = 錐齒輪的材料1: 塑料；2: 燒結金屬
5) CD = 彎道方向
6) DSM = 主輸送線主軸安裝組件
7) DST = 輔輸送線主軸安裝組件
8) SC = 防護蓋板1: 不帶防護蓋板；2: 帶防護蓋板
