HMS01模塊化單軸逆變器

電源電壓：-

過載能力：1.5到2.5X

冷卻系統：空氣冷卻

連續機械功率：1.5到132kW

021-57893800工作時間：周一至周五 9:00-18:00

IndraDrive M – 模塊化逆變器特點：

? *大電流從20 A 到 350 A 的單軸逆變器

? *大電流從12 A 到 36 A 的雙軸逆變器

? 用于多軸應用的節省空間的設計

? 可通過動力單元或驅動器供電

? 通過共同的直流母線進行能量交換

? 可連接至驅動器以實現具成本效益的解決方案


型號 - 無額外選配件	HMS01.1NW0020-A-07-NNNN	HMS01.1NW0036-A-07-NNNN	HMS01.1NW0054-A-07-NNNN	HMS01.1NW0070-A-07-NNNN	HMS01.1NW0110-A-07-NNNN
性能數據
連續電流¹⁾ A	12.1	21.3	35	42.4	68.5
*大電流 A	20	36	54	70	110
直流母線電容mF	-
控制電壓數據
外部控制電壓V	直流 24 ±20%（對電機制動供電時直流 24 ±5%）
不帶控制單元和電機剎車的功耗 W	10	15	10	16	34
無控制單元和電機剎車時的連續電流 A	0.4	0.7	0.4	0.7	1.4
Mechanical data
機械數據 W mm	50	50	75	100	125
高度 H mm	440³⁾
深度 D mm	309
重量kg	5.3	5.3	6.7	7.9	11

型號 - 無額外選配件	HMS01.1NW0150-A-07-NNNN	HMS01.1NW0210-A-07-NNNN	HMS01.1NW0300-A-07-NNNN	HMS01.1NW0350-A-07-NNNN
性能數據
連續電流¹⁾ A	100	150	150	250
*大電流 A	150	210	300	350
直流母線電容mF	-			4.9
控制電壓數據
外部控制電壓V	直流 24 ±20%（對電機制動供電時直流 24 ±5%）
不帶控制單元和電機剎車的功耗 W	23	75	100	218²⁾
無控制單元和電機剎車時的連續電流 A	1	3.1	4.2	9.1²⁾
Mechanical data
機械數據 W mm	150	200	200	350
高度 H mm	440³⁾
深度 D mm	309
重量kg	12.7	16.4	16.4	31.7

所有數據適用于 3 AC 400 V 電源電壓和 4 kHz 脈寬調制頻率下的標稱額定值

1) 在輸出頻率小于 4 Hz 時，輸出電流將減小

2) 包括輔助濾波器 HAB

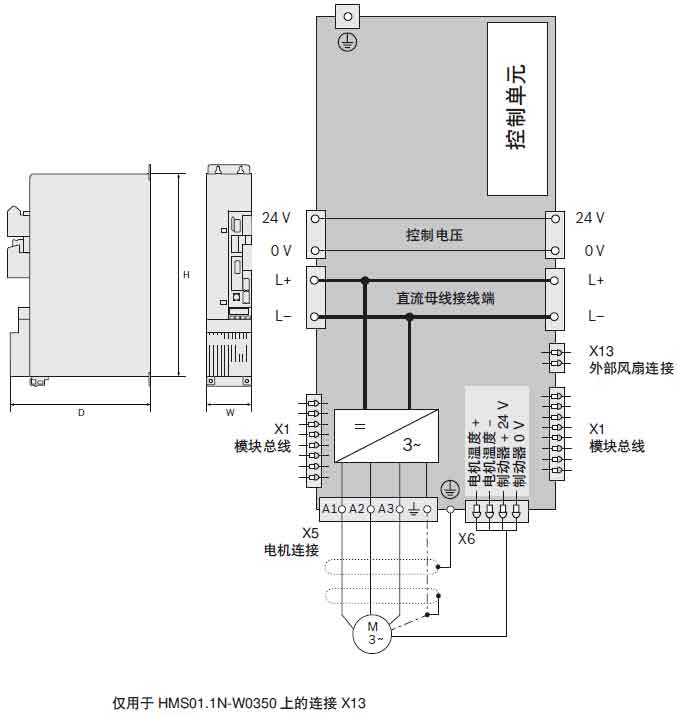

3) 帶輔助風扇 HAB 的總高度 HSM01.1N-W0350：748 mm
