滾珠滑塊
R169421410 力士樂滾珠滑塊
品 牌：博世力士樂
產品規格：25
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R169421410 力士樂滾珠滑塊為窄型、標準長、低滑塊，沒有進行初始潤滑。
上海準密專業供應rexroth-star力士樂導軌滑塊R1694
規格：20、25
精度等級：H、N
20
H R1694-893-10 ,REXROTH/STAR滾珠滑塊R1694-813-10 ,REXROTH/STAR滾珠滑塊
N R1694-894-10 ,REXROTH/STAR滾珠滑塊R1694-814-10 ,REXROTH/STAR滾珠滑塊
25 ,
H R1694-293-10 ,REXROTH/STAR滾珠滑塊R1694-213-10 ,REXROTH/STAR滾珠滑塊
N R1694-294-10 ,REXROTH/STAR滾珠滑塊R1694-214-10 ,REXROTH/STAR滾珠滑塊

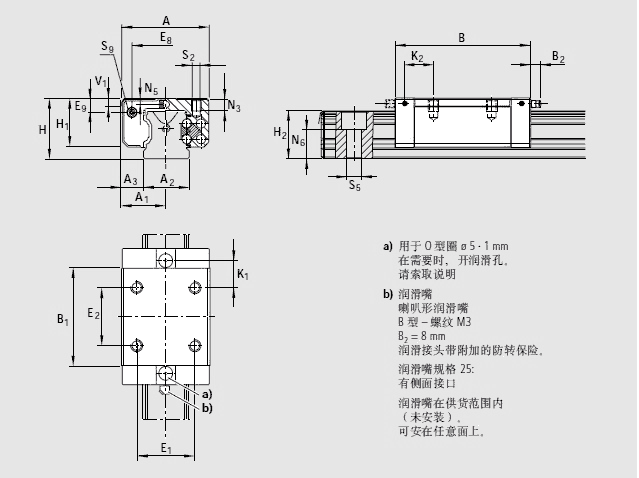

| A | 48 | |
| A1 | 24 | |
| A2 | 23 | |
| A3 | 12.5 | |
| B | 81.0 | |
| B1 | 57.8 | |
| E1 | 35 | |
| E2 | 35 | |
| E8 | 38.3 | |
| E9 | 8.5 | |
| H | 33 | |
| H1 | 26.5 | |
| H21) | 24.45 | |
| H22) | 24.25 | |
| K1 | 16.6 | |
| K2 | 17.0 | |
| K3 | 4.1 | |
| K4 | 4.1 | |
| N3 | 7.0 | |
| N6±0.5 |
15.2 |
|
| S2 | M6 | |
| S5 | 7.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 7.5 | |
| 重量 | 0.45 | |
| 額定載荷C3) | 22 800 |  |
| 額定載荷 C03) | 30 400 | |
| 額定轉矩 Mt3) | 320 |  |
| 額定轉矩 Mto3) | 430 | |
| 額定轉矩 ML3) | 180 |  |
| 額定轉矩 ML03) | 240 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
