滾珠滑塊
R162211420 力士樂滑塊
品 牌：博世力士樂
產品規格：
預緊等級：
精度等級：
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

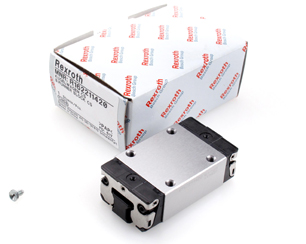

- 產品圖片
力士樂滑塊R162211420是窄型、標準長、標準*滑塊。導軌導向系統原則上在滾動體列的數量上有區別。承載的滾動體的列數影響到導軌導向系統的承載能力、剛度情況和摩擦特性。導軌導向系統的滾動體列數越多，額定載荷就越大，剛度就越*。在力士樂只有2列和4列的滾珠導向?qū)к壪到y(tǒng)，滾柱導軌導向系統則為4列款式，這種款式以*為均勻的滾動體列上的載荷分布為標志，相當于6列的導軌導向系統的情況。
,"
| A | 34 | |
| A1 | 17 | |
| A2 | 15 | |
| A3 | 9.5 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 26 | |
| E2 | 26 | |
| E8 | 24.55 | |
| E9 | 6.7 | |
| H | 24 | |
| H1 | 19.9 | |
| H21) | 16.3 | |
| H22) | 16.2 | |
| K1 | 10 | |
| K2 | 11.6 | |
| K3 | 3.2 | |
| K4 | 3.2 | |
| N3 | 6 | |
| N6±0.5 | 10.3 | |
| S2 | M4 | |
| S5 | 4.4 | |
| S9 | M2.5*3.5 | |
| T | 60 | |
| V1 | 5 | |
| 重量 | 0.15 | |
| 額定載荷C3) | 7 800 | |
| 額定載荷 C03) | 13 500 | |
| 額定轉矩 Mt3) | 74 | |
| 額定轉矩 Mto3) | 130 | |
| 額定轉矩 ML3) | 40 | |
| 額定轉矩 ML03) | 71 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
