力士樂導軌滑塊

R160576431 力士樂導軌帶防護帶

品  牌:博世力士樂

產品規格:30

預緊等級:-

精度等級:N

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

R160576431——帶防護帶和防護端蓋的力士樂滾珠導軌SNS

該力士樂導軌從上面用螺栓安裝,帶有按DIN EN10088的耐腐蝕彈簧鋼制造的防護帶和螺栓擰緊式塑料防護端蓋(斷面有螺紋孔)

安裝說明:

- 防護帶需要固定!

- 防護端蓋及螺栓和墊片在供貨范圍內

- 請按照安裝說明進行操作

- 也可供貨拼接式滾珠導軌

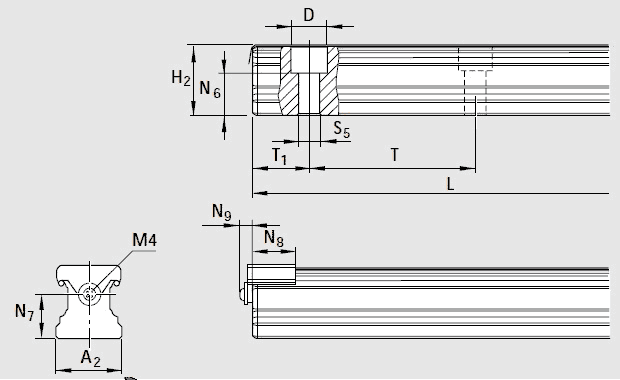

力士樂帶防護帶導軌R160576431圖紙

A2 28
D 15.0
H21) 28.55
Lmax2) 3 836
N6 ±0.5

17.0


N73) 18.0
N8 15.2
N9 7.0
S5 9.0
T 80
T1 min4)

16


T1s 5) 38.0
T1 max 68
重量 5.0

1)尺寸H2帶防護帶
    規格15:帶0.1mm厚的防護帶
    規格20-30:帶0.2mm厚的防護帶
    規格35-65:帶0.3mm厚的防護帶
2)對于規格20-45,精度N,H和P的滾珠導軌,單段供貨長度
    規格20-25:*長可達5816mm
    規格30-35:*長可達5836mm
    規格45:*長可達5771mm
3)N7為帶防護帶的尺寸。
4)如果端部尺寸小于T1 min,則導軌端面不能加工螺紋孔。
5)推薦:首選尺寸T1s,公差 ±0.75。
6)由于加工原因,導軌的底面可能是平的(沒有底槽)。
